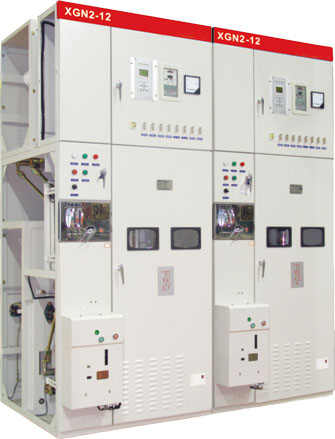

XGN2-12箱型固定式金属封闭开关设备 您当前的位置:首页 > 产品展示

   XGN2-12(Z) 箱式固定交流金属封闭开关设备 (简称“开关设备”),适用于额定电压为3.6~12kV、50Hz,额定电630A~3150A三相交流单母线、双母线、单母线带旁路系统,作为接受和分配电能之用。可满足各种类型发电厂、变电站 (所) 及工矿企业的使用要求。
   本产品符合国家标准GB3906《3~35kV交流金属封闭开关设备》、IEC60298《交流金属封闭开关设备和控制设备》、DL/T402、DL/T404标准,达到“五防”闭锁要求。

型号及其含义

正常使用条件
◎ 周围空气温度:-15℃~+40℃;
◎ 海拔高度:1000m及以下;
◎ 湿度条件:
           日平均值不大于95%,水蒸气压力日平均值不超2.2KPa;
           月平均值不大于90%,水蒸气压力月平均值不超1.8KPa;
◎ 地震烈度:不超过8度;
◎ 没有腐蚀性或可燃性气体等明显污染的场所。
注:有特殊要求可与本公司协商解决。

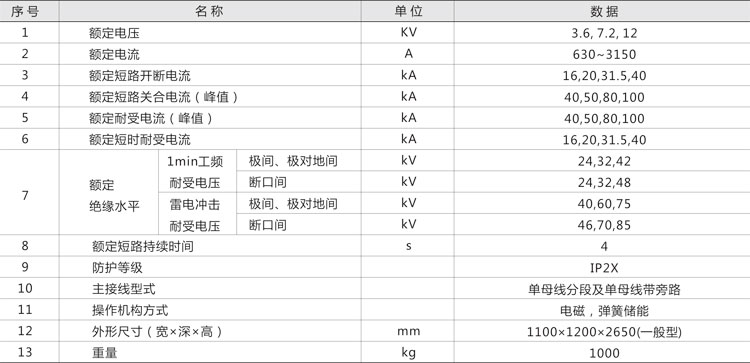

主要技术参数

结构特点
    XGN2-12(Z)开关柜为金属封闭箱式结构,柜体骨架由角钢焊接而成,柜内分为断路器室、母线室、电缆室、继电器室等,室与室之间用钢板隔开。
    1 断路器室在柜体前下部,断路器的转动由拉杆与操动机构连接,断路器上接线端子与上隔离开关连接,断路器下接线端子与电流互感器连接,电流互感器与下隔离开关的接线端子连接,断路器室还设有压力释放通道,若内部电弧发生时,气体可通过排气通道将压力释放。
    2 母线室在柜体后上部,为了减小柜体高度,母线呈品字形排列,以7350N抗弯强度的瓷质绝缘子支持,母线与上隔离开关接线端子相连接,相邻两柜母线室之间可隔离。
    3 电缆室在柜体下部的后方,电缆室内支持绝缘子可设有电压监视装置,电缆固定在支架上,对于主结线为联络方案时,本室则为联络电缆室。继电器室在柜体上部前方,室内安装指示仪表、信号元件等二次元件,顶部还可布置二次小母线。
    4 断路器的操动机构装在正面左边位置,其上方为隔离开关的操作及联锁机构。开关柜为双面维护,前面检修继电器室的二次元件,维护操动机构,机械联锁及传动部分,检修断路器。后面维修主母线和电缆终端,在断路器室装有照明灯。前门的下方设有与柜宽方向平行的接地铜母线,其截面为4×40mm。
    5 机械联锁:为了防止带负荷分合隔离开关,防止误分误合断路器,防止 误入带电间隔;防止带电合接地开关;防止带接地刀合闸,开关柜采用相应的机构联系,机械联锁动作原理如下:
        5.1 停电操作(运行——检修)
      开关柜处于工作位置,即上下隔离开关、断路器处于合闸状态,前后门已锁好,并处于带电运行之中,这时的小手柄处于工作位置。先交断路器分闸后,再将小手柄板到“分断闭锁”位置,这时断路器不能合闸,将操作手柄插入下隔离的操作孔内从上往下拉,拉到下隔离分闸位置,将手柄拿下,再插入上隔离操作孔内,从上往下拉,拉到上隔离分闸位置,再将操作手柄拿下,插入接地开关操作孔内,从下向上推,使接地开关处于合闸位置,这时可将小手柄板至“检修”位置。可先打开前门,取出门后边钥匙打开后门,停电操作完毕,检修人员对断路器室及电缆室进行维护和检修。
        5.2 送电操作(检修——运行)
       若已检修完毕,需要送电,其操作程序如下:
       将后门关闭,钥匙取出后关前门,将小手柄从“检修”位置板到“分断闭锁”位置,这时前门被锁定,断路器为能合闸,用操作手柄插入接地开关操作孔内,从上向下拉,使接地开关处于分闸位置,将操作手柄拿下,再插入上隔离的操作孔内,从下向上推,使上隔离处于合闸位置,将操作手柄拿下,插入下隔离的操作孔内,从下向上推,使下隔离处于合闸位置,取出操作手柄 ,将小手柄板至工作位置,这时可将断路器合闸。

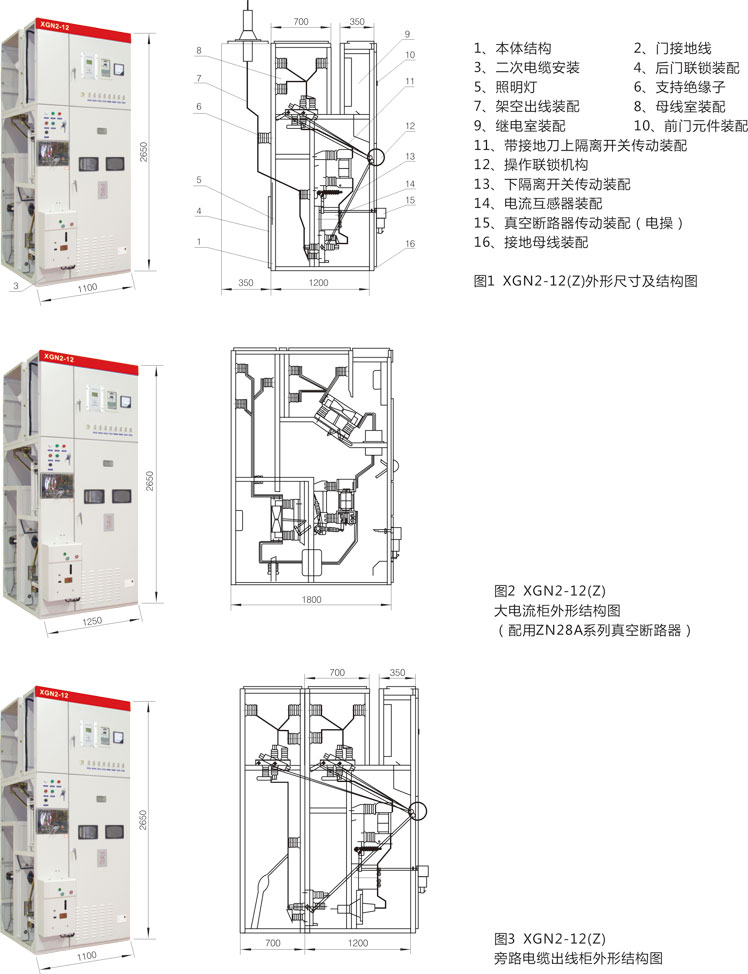

       6 产品外形尺寸及结构图(见图1、图2、图3)
