ZDGK-12(C柜)弹簧操动机构 您当前的位置:首页 > 产品展示



一、概述
    ZDGK-12高压环网柜所配C型弹簧操动机构为额定电压12kV交流金属封闭式开关的配置设备,该系统机构采用平面涡卷弹簧蓄能控制负荷开关的动作,接地操作采用了压缩弹簧过中蓄能控制。工作位置有合闸、全闸、接地三个操作工位,该系列产品具有五防联锁功能,体积小、安装方便和适应性强等特点。
    该产品全检合格出厂,符合GB3804-2004《3.6kV-40.5kV高压交流负荷开关》、GB3906-2006《3.6kV-40.5kV交流金属封闭开关设备和控制设备》、GB16926-2009《高压交流负荷开关、熔断器组合电器》的相关要求

二、型号含义


机构电压:DC/AC220V、110V、48V、24V
机构类型:J代表进线机构、C代表出线机构(带熔断脱扣)
操作方式:D代表电动机构、S代表手动操作

三、弹簧机构使用操作说明

◆合闸操作:
    检査产品有无运输变形将机构安装固定在负荷开关上,使用专用的操作手柄插人到机构上部,顺时针旋转90度,负荷开 关在机构弹簧力的作用下主回路合闸。或电动操作按合闸按钮电机带动机构芫成开关合闸操作,此时无法进行接地操作。

◆分闸操作:
    操作手柄插人到机构上部,逆时针旋转约90度,负荷开关在机构弹簧力的作用下主回路分闸。或电动操作时按分闸按钮 电机带动机构完成分闸操作,此时可进行合闸操作或接地操作。

◆接地合闸和接地分闸操作:
    操作手柄插人到机构下部,顺时针旋转约90度,负荷开关在机构弹簧力的作用下接地回路合闸,此时无法进行主回路合 闸操作。
    操作手柄逆时针转动约90度,负荷开关在机构弹簧力作用下接地回路分闸,此时可进行合闸操作或接地操作。

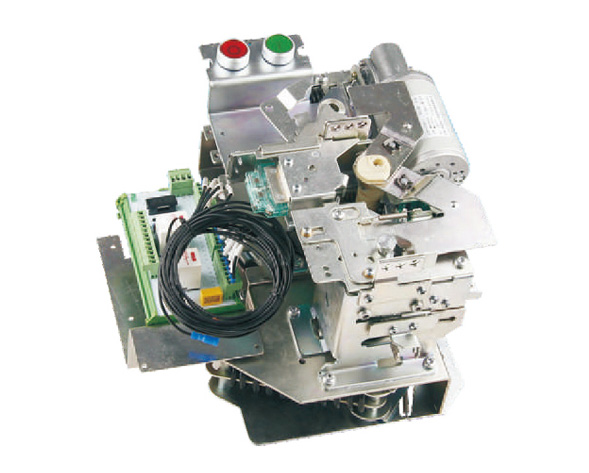

四、弹簧操动机构

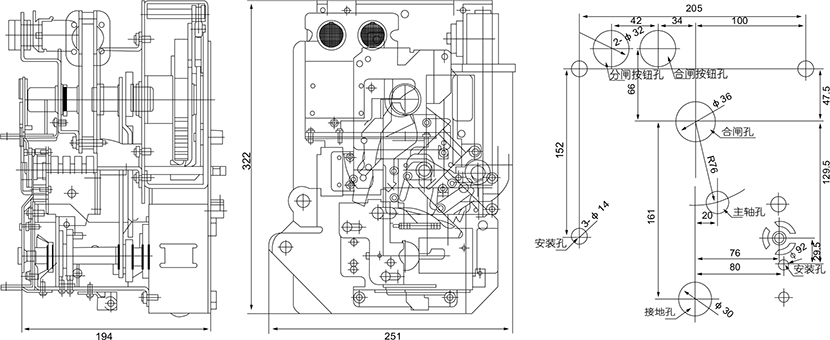

五、弹簧操动机构外形及安装尺寸
